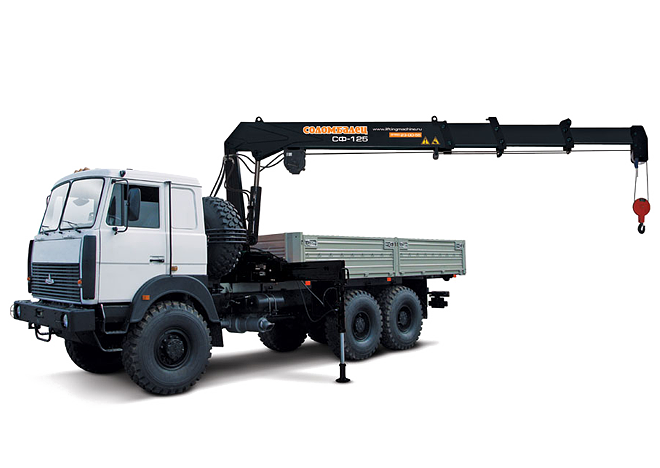

Харктеристики модельного ряда крана-манипулятора серии КМУ-125СФ
(Наведите мышь на заголовок столбца, чтобы увидеть его название)
| Модель |
кНм |
м |
м |
град. |
кНм |
МПа |
л/мин |
кг |
мм |
| 125-0.0СФ |
110,0 |
5,9 |
7,0 |
410 |
23,0 |
20,0 |
80 |
1660 |
2500*2290*653 |
| 125-1.0СФ |
106,0 |
8,3 |
9,3 |
410 |
23,0 |
20,0 |
80 |
1770 |
2500*2290*653 |
| 125-2.0СФ |
94,0 |
10,6 |
11,5 |
410 |
23,0 |
20,0 |
80 |
1660 |
2500*2290*653 |
В таблице представлены (слева направо):
- Модель крана-манипулятора
- Максимальный грузовой момент, кНм
- Максимальный вылет стрелы, м
- Максимальная высота подъема крюка от основания колонны, м
- Угол поворота колонны, в градусах
- Максимальный крутящий момент механизма поворота, кНм
- Максимальное давление в гидравлической системе, МПа
- Рекомендуемая подача жидкости в гидравлической системе, л/мин.
- Масса краноманипуляторной уставновки, кг
- Ширина и высота в транспортном положении, ширина места под монтаж крана-манипулятора
Соотношение максимальной массы груза (кг) и вылета стрелы (м) крановой манипуляторной установки КМУ-125СФ
| Модель |
3,7 |
6,0 |
8,3 |
10,6 |
| 125-0.0СФ |
3030 |
1900 |
|
|
| 125-1.0СФ |
3030 |
1800 |
1300 |
|
| 125-2.0СФ |
3030 |
1800 |
1200 |
900 |
|
